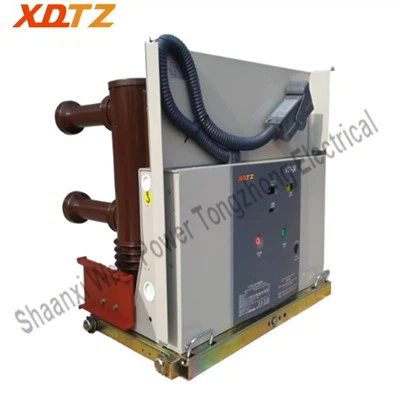

VTZ-12 ভ্যাকুয়াম সার্কিট ব্রেকার (Tongzhong Electrical Co., Ltd. এর বিশেষ মডেল) হল রেটেড ভোল্টেজ 12kV, AC 50/60Hz এর জন্য একটি ইনডোর সুইচগিয়ার। এটি একটি মডুলার অপারেটিং প্রক্রিয়া গ্রহণ করে এবং বিভিন্ন শিল্প ও খনির উদ্যোগের পাশাপাশি পাওয়ার গ্রিড সরঞ্জামগুলির জন্য উপযুক্ত। এটিকে KYN28A-12 সুইচগিয়ারের সাথে ব্যবহারের জন্য একটি হ্যান্ডকার্ট ইউনিট হিসাবে বা প্রাসঙ্গিক যান্ত্রিক ইন্টারলকিং সহ একটি নির্দিষ্ট ইউনিট হিসাবে ব্যবহার করা যেতে পারে, এটিকে XGN2 এবং অন্যান্য স্থির ক্যাবিনেটের জন্য উপযুক্ত করে তোলে।

পণ্য বিশেষ উল্লেখ

স্পেসিফিকেশন Sহিট

না.	নাম	ইউনিট	ডেটা
1	রেটেড ভোল্টেজ	কেভি	12
2	রেট ফ্রিকোয়েন্সি	হার্টজ	50/60
3	রেটCবর্তমান	A	630/1250/1600/2000/2500/3150/4000/5000
4	রেটPধার Fরেকোয়েন্সিWদাঁড়াওVওল্টেজ	কেভি	48 (যোগাযোগ ফাঁক জুড়ে) / 42 (ভূমিতে)
5	রেটLবিদ্যুতIআবেগWদাঁড়াওVওল্টেজ	কেভি	75
6	রেটSহর্ট-CircuitBরিকিংCবর্তমান	কা	25/31.5/40/50
7	রেট Sহর্ট-CircuitMakingCবর্তমান (Peak)	কা	63/80/100/125
8	রেটWদাঁড়াওCবর্তমান (Pইক)	kA	63/80/100/125
9	রেটDএর urationSহর্ট-Cইরকুইট	s	4
10	অপারেটিংCycles এRatedSহর্ট-CircuitBরিকিংCবর্তমান	চক্র	E2
11	যান্ত্রিকEসহনশীলতা	বার	30000
12	স্ট্যান্ডার্ড অপারেটিংSসমতা	-	O-0.3s-CO-180s-CO
13	অনুমোদনযোগ্য WকানTহিকনেস এরCযোগাযোগ	মিমি	3 এর থেকে কম বা সমান

যান্ত্রিকCহ্যারাক্টেরিস্টিকস

না.	নাম	ইউনিট	ডেটা
1	মধ্যে ক্লিয়ারেন্সসরানো এবং স্থির Cযোগাযোগ	মিমি	9±1
2	যোগাযোগওভারট্রাভেল	মিমি	3.5±0.5
3	গড়CহারানোSপ্রস্রাব করা	m/s	0.7±0.2
4	গড়OপেনিংSপ্রস্রাব করা (AverageSpeedপ্রথম খোলারএ6মিমি)	m/s	1.1±0.2
5	রেটCযোগাযোগ চাপ	N	2500±200N(25kA) 3100±200N(31.5kA) 4800±300N(40kA) 6000±500N(50kA)
6	বন্ধের সময়	এমএস	30-70
7	খোলার সময়	এমএস	20-50
8	যোগাযোগBআউন্সিংDuration এCহারানোOনিষ্পেষণ	ms	2 এর থেকে কম বা সমান
9	না-এসঅবিরামতা এরবন্ধ/Oপেনিং অপারেশন3- এরPহাস	এমএস	2 এর থেকে কম বা সমান

পণ্যের সুবিধা

VTZ-12 ভ্যাকুয়াম সার্কিট ব্রেকারের অনেক সুবিধা রয়েছে:

সার্কিট ব্রেকারের কর্মক্ষমতা:

E2-C2-M2

সুবিধাজনক রক্ষণাবেক্ষণ:

মডুলার মেকানিজম ডিজাইন অন্যান্য উপাদানগুলিকে ভেঙে ফেলার প্রয়োজন ছাড়াই বন্ধ এবং খোলার কয়েলগুলির সহজ প্রতিস্থাপনের অনুমতি দেয়। এটি প্রতিস্থাপনের পরে পরীক্ষা বা সমন্বয়ের প্রয়োজনীয়তা দূর করে, ব্যবহারকারীদের স্বাধীনভাবে প্রতিস্থাপন করতে নিশ্চিত করে, পরবর্তী রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে।

উচ্চ পরিবাহিতা কর্মক্ষমতা:

পণ্যটিতে একটি ভাল-পরিকল্পিত পরিবাহী সার্কিট রয়েছে যা রেট করা বর্তমান তাপমাত্রা বৃদ্ধির স্তরের 1.1 গুণ পূরণ করে।

প্রশস্ত অ্যাপ্লিকেশন পরিসীমা:

পণ্য সিরিজের একটি বিস্তৃত অ্যাপ্লিকেশন পরিসর রয়েছে, 630A থেকে 5000A পর্যন্ত রেট করা স্রোত এবং 20kA থেকে 50kA পর্যন্ত রেট করা ব্রেকিং কারেন্ট। এটি 4500 মিটার উচ্চতা এবং -40 ডিগ্রী থেকে 40 ডিগ্রী পর্যন্ত অপারেটিং তাপমাত্রার মধ্যে সমস্ত পরিবেশের জন্য উপযুক্ত।

বুদ্ধিমান কাস্টমাইজেশন সমর্থন করে:

ক এটি নিরাপত্তা এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করতে স্ব-চালিত নকশা সহ একটি বেতার তাপমাত্রা পর্যবেক্ষণ সমাধান যোগ করতে পারে।

খ. সম্ভাব্য সমস্যার প্রাথমিক সনাক্তকরণ এবং সমাধানের জন্য সার্কিট ব্রেকার অপারেটিং ডেটার রিয়েল-টাইম নিরীক্ষণ প্রদানের জন্য এটিতে একটি যান্ত্রিক বৈশিষ্ট্য পর্যবেক্ষণ সমাধান রয়েছে।

গ. ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য দূরবর্তী অপারেশনের অনুমতি দেওয়ার জন্য এটিতে একটি মোটর চালিত ক্যাবিনেট এন্ট্রি সমাধান রয়েছে।

d আংশিক স্রাব পরীক্ষার মাধ্যমে রিয়েল-টাইম উপাদান বার্ধক্য সনাক্ত করা যেতে পারে।
